Cosa offriamo:1) Buon controllo qualità 2) Prezzi altamente competitivi 3) Prodotti tecnologici all'avanguardia 4) Miglior team professionale di elettronica di consumo per il lifestyle.5) Comunicazione fluida 6) Servizio OEM&ODM efficace

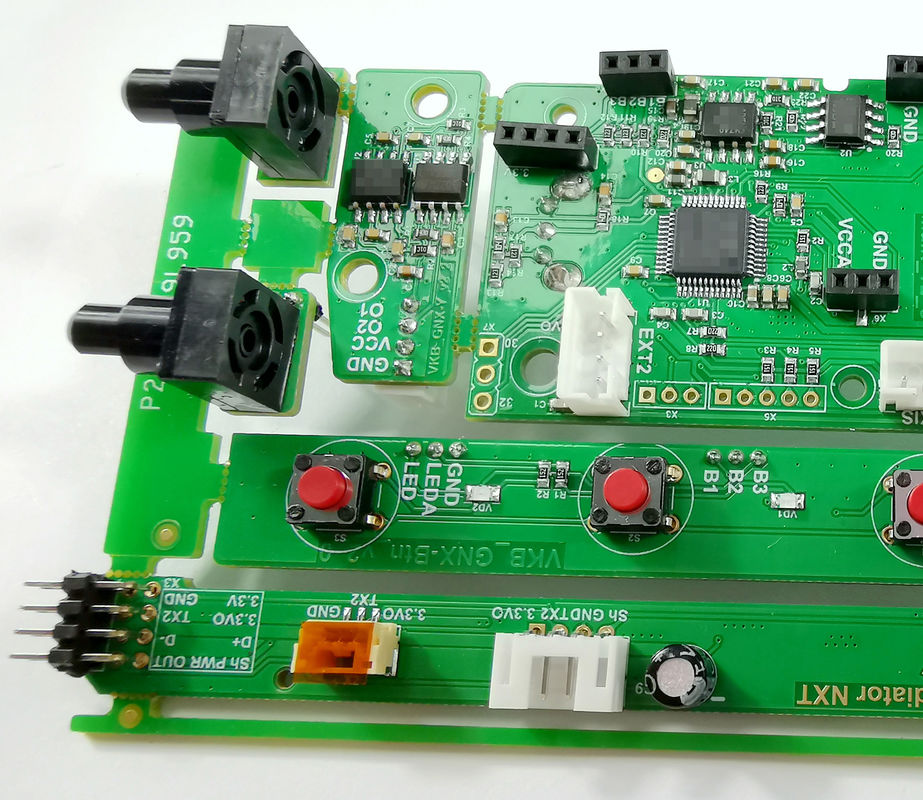

Multilayered OEM Printed Circuit Board Assembly PCBA 0.5oz 1oz 2oz 3oz
-
Evidenziare
Dispositivi per il montaggio di circuiti stampati
,0.5oz pcba per il montaggio di circuiti stampati
,3 oz di circuiti assemblati
-
Materiale di baseFR-4, vetro epossidico, FR4 ad alto Tg, conforme a Rohs
-
Spessore del rame1/2 oz 1 oz 2 oz 3 oz
-
Spessore della scheda0.4~4.0 mm
-
Dimensione minima del foro0.01'",0.25 mm. o 10 mil.
-
Min. Larghezza della linea00,006' o 0,15 mm
-
Min. Spaziamento tra le linee4 milioni
-
Finitura superficialeHASL, senza piombo, OSP, ENIG ecc.
-
Quantità dell'ordine1-500,000
-
Numero di strati1,2,4,6, fino a 22 strati
-
Tipo di PCBDifficile, flessibile, rigido-flessibile
-
Dimensioni massime del PCB20 pollici*20 pollici o 500 mm*500 mm
-
Tolleranza di spessore± 10%
-
Tolleranza dello spessore del rame± 0,25 oz
-
Maschera della lega per saldaturaVerde, rosso, bianco, giallo, blu, nero, ecc
-
Filtro di setaBianco, giallo, nero o negativo, ecc.
-
SMT Jointing Min. Spazio0201 mm
-
Spazio QFPScala 0,3 mm
-
PortYantian, Shekou, Hong Kong
-
Luogo di origineGuangdong, Cina
-
MarcaCustomized
-
Numero di modelloLUX0069
-
Prezzo$20.00/pieces 1-10 pieces
-
Imballaggi particolariLe merci sono confezionate in sacchetto anti-plastica o scatola individuale, saranno confezionate in
-
Capacità di alimentazione1000 pezzi al giorno
Multilayered OEM Printed Circuit Board Assembly PCBA 0.5oz 1oz 2oz 3oz
PCB per circuito di assemblaggio PCBA
Descrizione dei prodotti
|
Specifica tecnica del PCB
|
|
|
|
|
|
|||||
|
Quantità dell'ordine
|
1-500,000
|
|
|
|
|
|||||
|
Numero di strati
|
1,2,4,6, fino a 22 strati
|
|
|
|
|
|||||
|
Materiale di cartone
|
FR-4, vetro epossidico, FR4 ad alto Tg, conforme a Rohs, alluminio, Rogers, ecc.
|
|
|
|
|
|||||
|
Tipo di PCB
|
Difficile, flessibile, rigido-flessibile
|
|
|
|
|
|||||
|
Forma
|
Qualsiasi forma: rettangolare, rotonda, a fessure, tagli, complesse, irregolari, ecc.
|
|
|
|
|
|||||
|
Dimensioni massime del PCB
|
20 pollici*20 pollici o 500 mm*500 mm
|
|
|
|
|
|||||
|
Spessore della scheda
|
0.4~4.0 mm
|
|
|
|
|
|||||
|
Tolleranza di spessore
|
± 10%
|
|
|
|
|
|||||
|
Spessore del rame
|
1/2 oz 1 oz 2 oz 3 oz
|
|
|
|
|
|||||
|
Tolleranza dello spessore del rame
|
± 0,25 oz
|
|
|
|
|
|||||
|
Maschera di saldatura
|
Verde, rosso, bianco, giallo, blu, nero, ecc.
|
|
|
|
|
|||||
|
Filtro di seta
|
Bianco, giallo, nero o negativo, ecc.
|
|
|
|
|
|||||
|
Larghezza della linea min di tela di seta
|
00,006' o 0,15 mm
|
|
|
|
|
|||||
|
Finitura superficiale
|
HASL, nichel, imm oro, imm stagno, imm argento, OSP ecc
|
|
|
|
|
|||||
|
Diametro minimo del foro di trivellazione
|
0.01'",0.25 mm. o 10 mil.
|
|
|
|
|
|||||
|
Taglio di PCB
|
Scartamento, V-score, tab-routed
|
|
|
|
|
|||||
|
Capacità di assemblaggio di PCB
|
|
|
|
|
|
|||||
|
SMT Jointing Min. Spazio
|
0201 mm
|
|
|
|
|
|||||
|
Spazio QFP
|
Scala 0,3 mm
|
|
|
|
|
|||||
|
Pacco minimo
|
201
|
|
|
|
|
|||||
|
Dimensione minima
|
2*2 pollici ((50*50mm)
|
|
|
|
|
|||||
|
Dimensione massima
|
14*22 pollici (~ 350*550 mm)
|
|
|
|
|
|||||
|
Precisione di posizionamento
|
± 0,01 mm
|
|
|
|
|
|||||
|
Precisione di posizionamento
|
QFP, SOP, PLCC, BGA
|
|
|
|
|
|||||
|
Capacità di collocamento
|
0805, 0603, 0402, 0201
|
|
|
|
|
|||||
|
Tempo di consegna del PCB (giorni lavorativi)
|
|
|
|
|
|
|||||
|
|
Confezioni per la vendita al minuto
|
4 strati
|
6 strato
|
Oltre 8 strati
|
Indice di salute umana
|
|||||
|
Tempo di consegna del campione (normale)
|
4 ~ 5 giorni
|
6~7 giorni
|
7~8 giorni
|
10~12 giorni
|
10~12 giorni
|
|||||
|
Tempo di consegna del campione (più veloce)
|
2 ~ 3 giorni
|
3 ~ 5 giorni
|
6 giorni
|
6~7 giorni
|
12 giorni
|
|||||
|
Tempo di produzione di massa
|
7~10 giorni
|
10~14 giorni
|
13-14 giorni
|
16 giorni
|
20 giorni
|
|||||
|
Tempo di consegna per l'assemblaggio del PCB
|
|
|
|
|
|
|||||
|
Tempo di esecuzione del campione
|
PCB Fab + Components Sourcing + PCBA = 7 ~ 15 giorni a seconda delle difficoltà di livello.
|
|
|
|
|
|||||
|
Tempo di produzione di massa
|
PCB Fab + Components Sourcing + PCBA = 14 ~ 28 giorni secondo il QTY e le difficoltà di livello.
|
|
|
|
|
|||||
Profilo aziendale
Shenzhen Oriental FastAssembly Electronic Co., Ltd.
Oriental FastAssembly Ltd. è un produttore di PCBA fondato nell'anno 2001, situato nel distretto di Longtian di Pingshan, Shenzhen, specializzato in soluzioni chiavi in mano, tra cui la progettazione elettronica,Fabbricazione di PCB, assemblaggio SMT e PCB, approvvigionamento di componenti, stampaggio, metalli e materie plastiche, cavi e assemblaggio finale, logistica e altri servizi a valore aggiunto, ecc.Forniamo servizi di fabbricazione elettronica per prodotti di controllo industriale, Consumer Electronics, LED/Lightning, Energy and Game Devices. La nostra fabbrica è certificata ISO9001. Abbiamo cooperato con clienti in tutta la Cina per molto tempo.Il nostro business si è esteso in Asia., Europa e America dal 2005. Il nostro core business è l'assemblaggio di PCB. Possiamo fornire servizi anche tra cui la progettazione elettronica, PCB copia e clone, PCB fabbricazione, Componente sourcing,Assemblaggio finale dei prodotti, Plastic Moldings & Metals, Logistica e servizi a valore aggiunto.
Linea di produzione
Certificazioni
Cooperativa

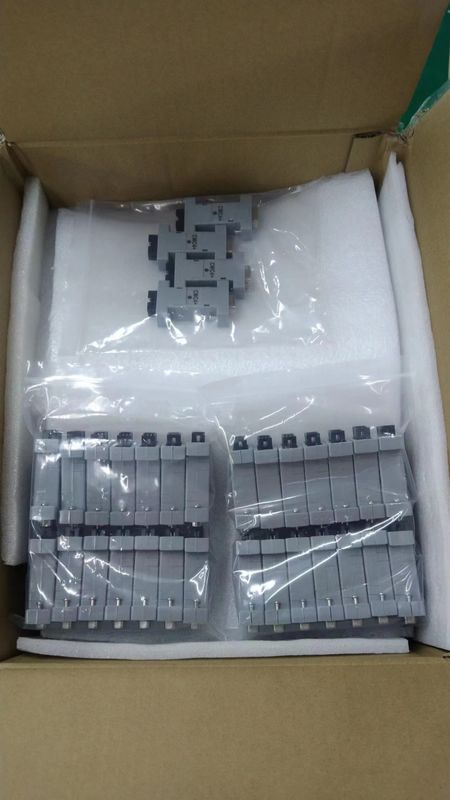

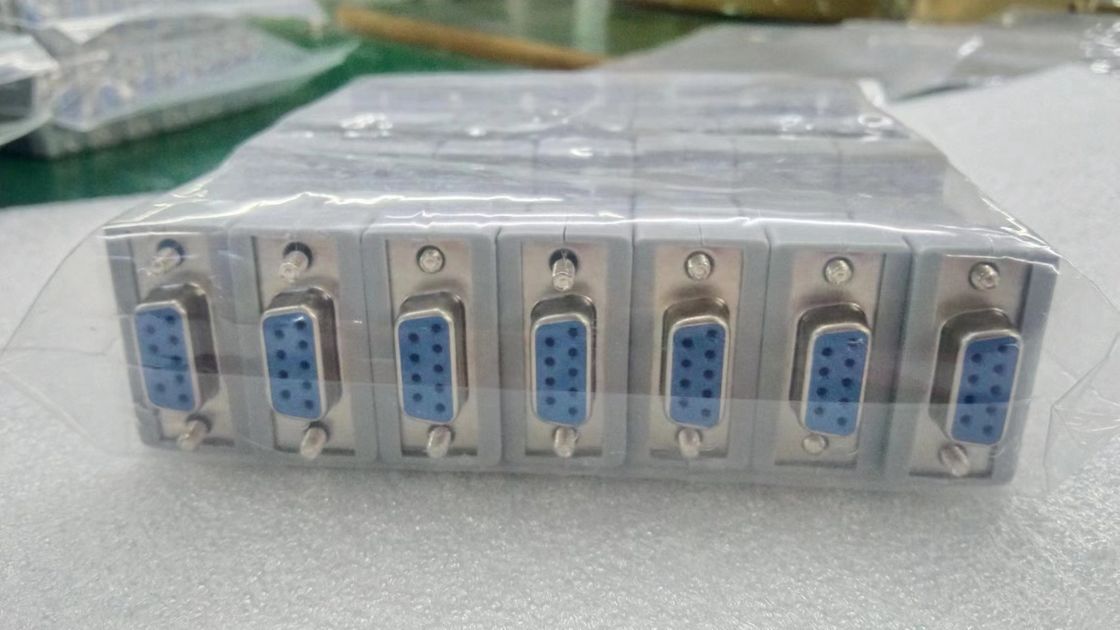

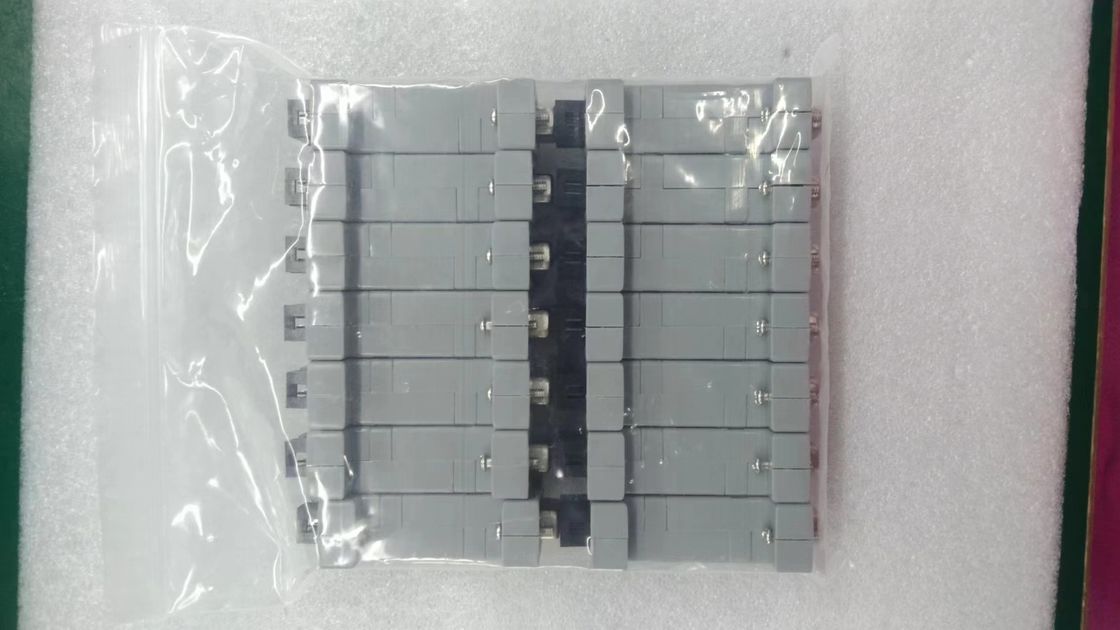

Imballaggio e consegna
Domande frequenti
Q1: Quali file sono necessari per la quotazione PCBA?A: file PCB (gerber), elenco BOM, dati XY (pick-N-place).
Q2: MOQ e qual è il tempo di consegna OFAL fatest?A:1pc. Sia i campioni che la produzione di massa possono essere supportati da OFAL. Prototipo di PCB nudo: 2 strati, 24 ore 4 strati, 48 ore 6~8 strati, 72 ore PCBA(assemblaggio PCB): QTY<30pcs, 1 giorno QTY 30~100pcs,2 giorni QTY 100~1000 pezzi, 5 giorniD3: Per le quotazioni di PCB, quale formato di file ha bisogno l'OFAL?Gerber, protell 99SE, DXP, PADS 9.5AutoCAD, CAM350 sono a posto.Q4: Come effettua l'OFAL i test sulle schede PCB e PCBA?A: SPI, AOI, raggi X, FQC per PCBA ((assemblaggio PCB), AOI, test di sonda Fly, test di apparecchiature, FQC ecc. per PCB nudi.Q5: Puoi fare PCB o circuito di progettazione?R: Sì, abbiamo un team di progettazione che comprende ingegneri di software, hardware e struttura. Possiamo fornire un servizio di progettazione personalizzato.D6: Quali condizioni di pagamento accettano l'OFAL?A: TT, western union, money gram, Paypal, accettiamo anche L/C.
